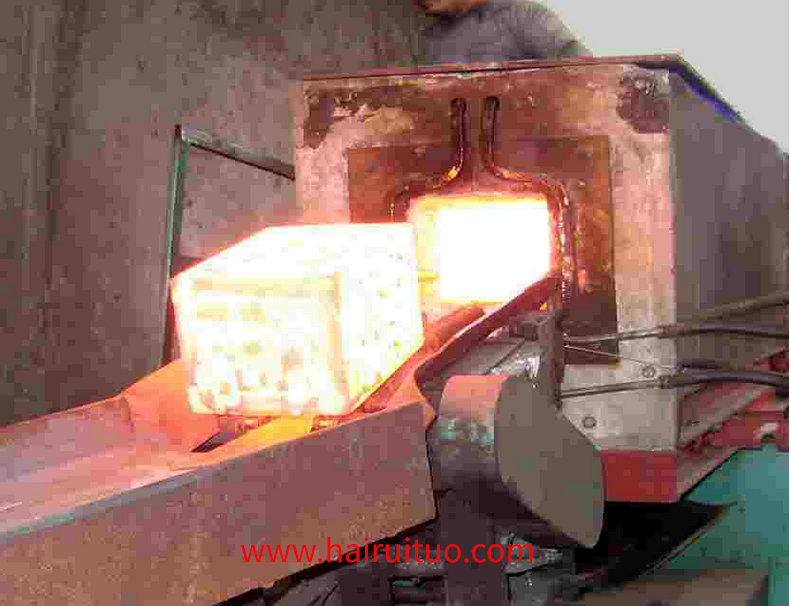

轧辊嘿嘿视频在线观看加热快速退火处理冷拉轴承钢的性能特点。

与无保护加热退火处理方法相比，冷拉轴承钢具有以下特点。

钢材表面无脱碳，氧化少，尺寸精度高。

轧辊嘿嘿视频在线观看加热快速退火处理时，由于加热速度快，没有退火保温时间，其表面质量优于无保护气氛退火处理的产品。

（1）当高碳轴承钢GCr15冷拉材料退火时，钢表面碳与炉气中氧发生氧化反应，降低碳含量，形成一定深度的脱碳层。脱碳层中的碳含量低于钢的规定含量，晶粒和金相组织发生变化，严重降低了钢的性能。高碳轴承钢GCr15冷拉材料，轧辊嘿嘿视频在线观看加热快速退火，无表面脱碳。GCr15冷拉材表面脱碳层的厚度对比有两种不同的退火处理方法。

(2)退火钢表面氧化量少，尺寸精度高。

当高碳铅轴承钢GCr15冷拉材料退火时，由于大气中的加热和冷却，表面会产生不同程度的氧化，严重降低了冷拉钢的表面质量和尺寸精度。氧化皮会因氧化严重而剥落，从而降低金属的收获率。生产统计显示，GCr15冷拉材料退火时，氧化皮剥落造成的金属损失为0.10%~0.20%。不同加热方法和GCr15冷拉材料的氧化增重试验结果。当温度为700~800℃时，轧辊嘿嘿视频在线观看加热的氧化增重量仅为电炉加热的20%~25%。快速加热和无保温时间的快速退火可显著降低金属氧化。由于嘿嘿视频在线观看加热降低了金属氧化，退火前后钢的尺寸变化很小。GCr15冷拉材料退火前后，相应部位钢直径的变化。800℃轧辊嘿嘿视频在线观看加热后，钢材尺寸变化在标准允许范围内，不影响钢材尺寸精度等级。
